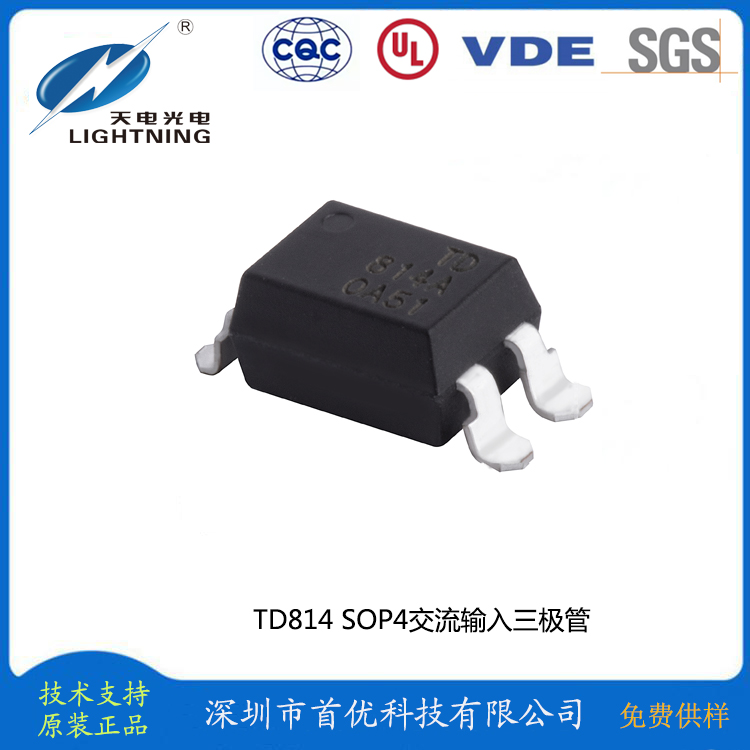

天电光耦TD814属于四脚交流输入三极管双向光耦，耐压5000 VRMS，输出电压为80V,输入电流±60MA,尺寸：6.5*4.58*3.5MM,工作温度为：-55℃TO 110℃，在使用性能上能替代亿光EL814,光宝LTV-814,兆龙CT814,夏普PC814/813,东芝TLP620/626/320，冠西K3010,安华高HCPL-814,仙童FOD814,瑞萨PS2505X-1/2525X-1/2565X-1,威世SFH620A/628A;封装类型为SOP4/DIP4，
CTR值分别是A档为50-150%，B档80-400%，

TD814光耦与817光耦可以通用吗？

814光耦可以完全代替817光耦的功能，但是814是AC,817是DC，817光耦不能代替814光耦，814是双向光耦，多一个反向输入的功能，一般情况下，不介意通用，价格也存在一定的悬殊。

TD814交流输入三极管双向光耦的应用领域：

工业控制：在自动化控制系统中，用于控制交流电动机的启动、停止和速度调节，以及对其他电热设备或照明设备的控制。
固态继电器（SSR）：作为固态继电器的元件，用于代替传统的电磁继电器，尤其在高频或高电压场合，可以提供更快的开关速度和更高的耐压能力。
调光和调速：在照明控制和风扇速度控制中，用于平滑调节交流负载的功率，达到节能和舒适性控制的目的。
家用电器：在洗衣机、冰箱、空调等家用电器中，用于控制电机和加热元件的功率。

电源管理：在电力供应系统中，用于控制和调节交流电源的分配和消耗

TD814

高输入输出隔离电压 VISO= 5,000Vrms
低集电极暗电流 VCE= 20V 时 ICEO= 10.7mA
电流转换比 CTR = 20% @ IF= ±1mA、VCE= 5V
响应时间 tr = 4μs @ VCE= 2V、IC= 2 mA、 RL= 100Ω
紧凑双排引脚封装
安全规范：- UL- CSA- IEC/EN/DIN EN 60747-5-2
选择包括：- 060E = IEC/EN/DIN EN 60747-5-2- W00E = 0.4" 引脚间距- 300E = 弯脚 SMD- 500E = 卷带式封装- 00AE = Rank Mark A
