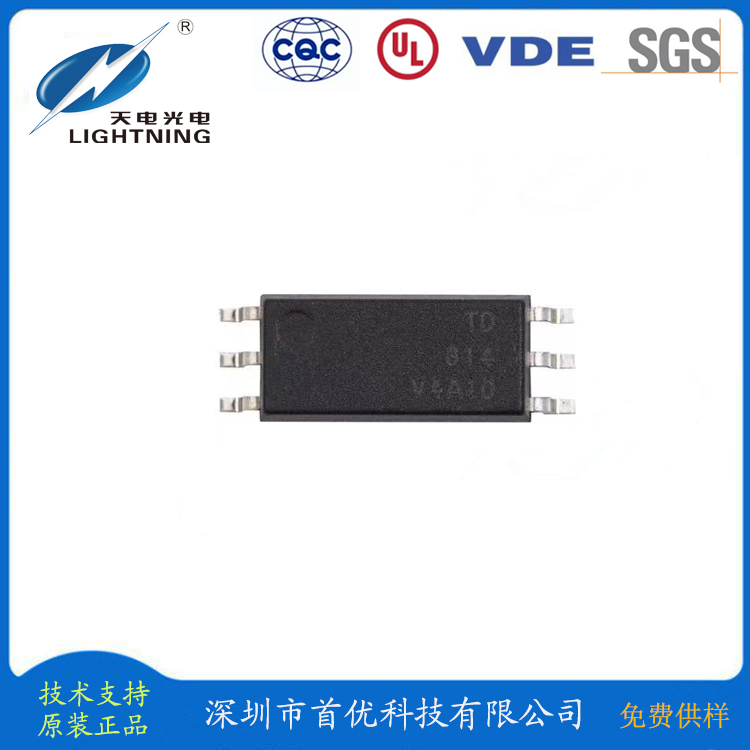

TD341光耦的特征：

轨到轨输出电压 。
带迟滞的 LED 电流输入
ICC = 3mA MAN电源电流
VCM = 1500V 时MIN共模抑制 （CMR） 20 kV/μs
宽 VCC 工作范围：10V 至 30V
工作温度范围宽，-40°C至105°C。
安全:UL,VDE,CQC,CE
符合 RoHS、REACH 标准

可替代安华高ACPL-P341/ACPL-W341,仙童FOD8342,东芝TLP5702,TLP5772/TLP5752,威世VOL3120,光宝TLV-341P

TD341天电光耦的原理：

  TD341栅极驱动光耦包含一个GaAsP LED，LED光耦合到一个集成电路的功率输出级。这些光耦比较适合驱动功率IGBT和Mosfet的栅极，较高的输出电压能达到功率器件的栅级电压驱动要求。

电压和电流由这些光耦提供，使他们能直接驱动高达1200V/100A的IGBT。栅极驱动光耦合器由砷化铝镓红外发光二极管光学耦合到一个集成电路的功率输出端；
此光耦用于驱动功率IGBT和MOSFET，广泛应用于交流和直流无刷电机驱动、工业逆变器、不间断电源(UPS)等场景；华联提供了SOP5、LSOP6、WLSOP6、DIP8/SMD8、WLSOP8、SOP16等封装的栅极驱动光耦

全系列均有欠压锁定功能，保证电源设备的饱和、低电阻运行；宽电源工作电压（Vcc：15-30V），含有轨至轨的输出特点，有助于减少光耦合器的开关损耗，

同时降低栅极供电电压及增加设计裕度；驱动电流可达4A，兼具极高的共模抑制能力。除了市场常见型号之外，华联还提供了结合了保护功能的智能IGBT栅驱动光耦，以及碳化硅栅极驱动光耦，工作频率可达50K~100KHz。

TD341天电光耦的应用：

1. 电源相关应用
   • 开关模式电源：在开关电源中,栅极驱动光耦的高频驱动能力有助于在更高频率下实现更小体积和更高效率，可减少元件损耗，提升能量转换效率。
   • 不间断电源（UPS）：TD341可应用于不间断电源中，在电源设备中起到隔离和驱动的作用
2. 电机控制领域
   • 交流和直流无刷电机驱动：TD341可用于此类电机驱动，341系列光耦能够有效驱动电机控制逆变器应用中的功率IGBT和MOSFET，确保电机控制信号的实时传递，实现更精准的控制策略，并且保护微控制器免受高电压、高电流信号的干扰。
3. 汽车相关应用
   • 车载空调：用于IGBT/MOSFET栅极驱动。
   • 车载充电器：也是这类光耦的应用场景，对其中的功率器件进行栅极驱动
   •
