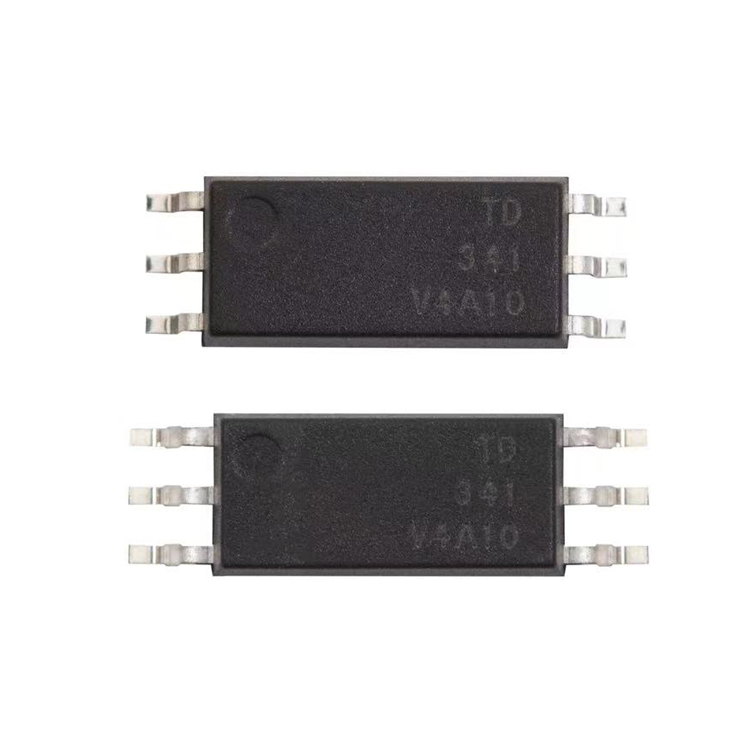

TDL341光耦的特征：

轨到轨输出电压 。
带迟滞的 LED 电流输入
ICC = 3mA MAN电源电流
VCM = 1500V 时MIN共模抑制 （CMR） 20 kV/μs
宽 VCC 工作范围：10V 至 30V
工作温度范围宽，-40°C至105°C。
安全:UL,VDE,CQC,CE
符合 RoHS、REACH 标准

可替代安华高ACPL-P341/ACPL-W341,仙童FOD8342,东芝TLP5702,TLP5772/TLP5752,威世VOL3120,光宝TLV-341P

 TDL341光耦使用注意事项

• 输入电流限制
  • TDL341为例，其带迟滞的LED电流输入ICC = 3mA，这是输入电流限制。在使用过程中不能超过这个电流值，否则可能会损坏光耦内部的LED元件，影响光耦的正常工作，导致无法正常驱动相关的IGBT
• 共模抑制能力
  • TDL341和OR - 341在VCM = 1500V时都有共模抑制 (CMR) 20 kV/μs的特性。在电路设计时，要考虑到实际工作环境中的共模电压干扰情况，确保光耦的共模抑制能力能够满足要求。如果共模干扰超过光耦的抑制能力，可能会导致信号传输错误，影响其对功率器件的驱动效果.
• 工作电压范围
  • 如OR - 341的宽VCC工作范围为10V至30V，TD341的宽电源工作电压（Vcc:15 - 30V）要保证提供给光耦的工作电压在规定范围内，超出这个范围可能会使光耦无法正常工作，甚至造成损坏。特别是在电源波动较大或者有特殊电源要求的应用场景下，需要特别注意电压的稳定性和适配性

应用场景相关

• 功率器件匹配
  • TDL341于驱动功率IGBT和MOSFET，如在车载空调、车载充电器、工业逆变器等场景。在使用时需要确保光耦的输出特性（如输出电压、电流等）与所驱动的功率器件的要求相匹配。如果不匹配，可能会导致功率器件无法正常开关或者工作在不理想的状态下，影响整个电路系统的性能
•


TD341天电光耦的应用：

1. 电源相关应用
   • 开关模式电源：在开关电源中,栅极驱动光耦的高频驱动能力有助于在更高频率下实现更小体积和更高效率，可减少元件损耗，提升能量转换效率。
   • 不间断电源（UPS）：TD341可应用于不间断电源中，在电源设备中起到隔离和驱动的作用
2. 电机控制领域
   • 交流和直流无刷电机驱动：TD341可用于此类电机驱动，341系列光耦能够有效驱动电机控制逆变器应用中的功率IGBT和MOSFET，确保电机控制信号的实时传递，实现更精准的控制策略，并且保护微控制器免受高电压、高电流信号的干扰。
3. 汽车相关应用
   • 车载空调：用于IGBT/MOSFET栅极驱动。
   • 车载充电器：也是这类光耦的应用场景，对其中的功率器件进行栅极驱动
   •
